本页内容主要叙述了串口语音芯片厂家人生就是搏电子生产的YX6100-16S的一些基本使用要领，，若是需要基于51内核单片机或者安卓开发系统，，控制播放，，C语音程序，，原理图，，原理图库，，PCB库的可以联系人生就是搏在线职员！！

1.0、、、YX6100-16S串口语音芯片简介

       YX6100-16S集成了MP3、、、WMV的硬解1码！！ＶС諪AT16、、、FAT32文件系统！！Ｖ苯硬シ臩PI-FLASH卡内部歌曲，，稳固可靠是此款产品的特点，，芯片体积小！！，，声音还原清晰，，控制方式简朴，，是宽大电子工程师快速上手调试语音程序的，，优先选择！！

1.1、、、YX6100-16S语音芯片功效

1、、、支持采样率(KHz):8/11.025/12/16/22.05/24/32/44.1/48；；；

2、、、支持播放WAV /MP3名堂文件；；；

3、、、24位DAC输出，，动态规模支持90dB，，信噪比支持85dB；；；

4、、、完全支持FAT16、、、FAT32文件系统，，支持32G的TF/SD卡，，32G、、、U盘、、、或128M Bit SPI-FLASH芯片！！

5、、、支持单片机异步串口UART控制：暂停播放、、、上下曲、、、音量加减、、、循环播放、、、 音量设置等；；；

6、、、支持15段自选内容组合播放；；；

7、、、支持指定文件夹文件名播放，，同时支持盘问目今播放歌曲序号名，，多文件夹之间插播；；；

8、、、通过安卓手机数据线毗连电脑，，可以显示盘符类似U盘拷贝方式，，拷贝音乐文件；；；

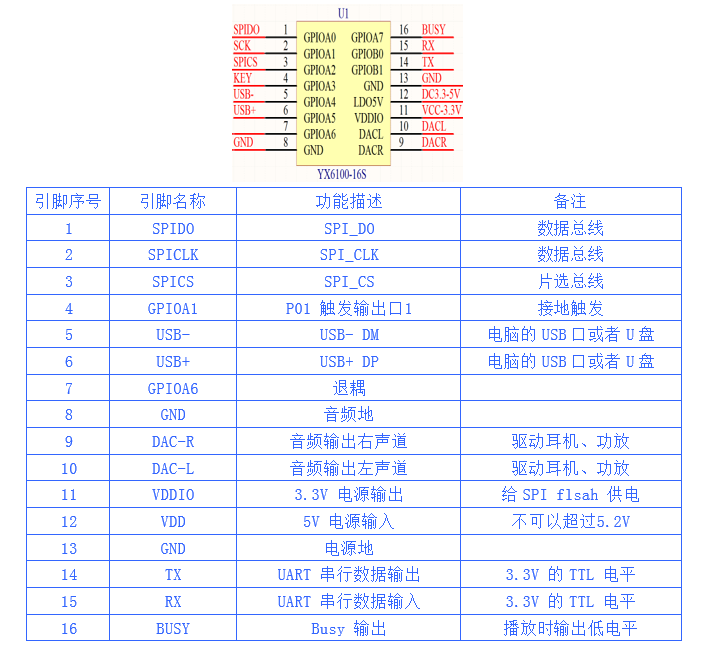

1.2、、、YX6100-16S语音芯片引脚界说

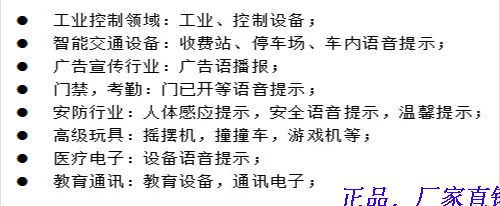

1.3、、、YX6100-16S语音芯片应用场合

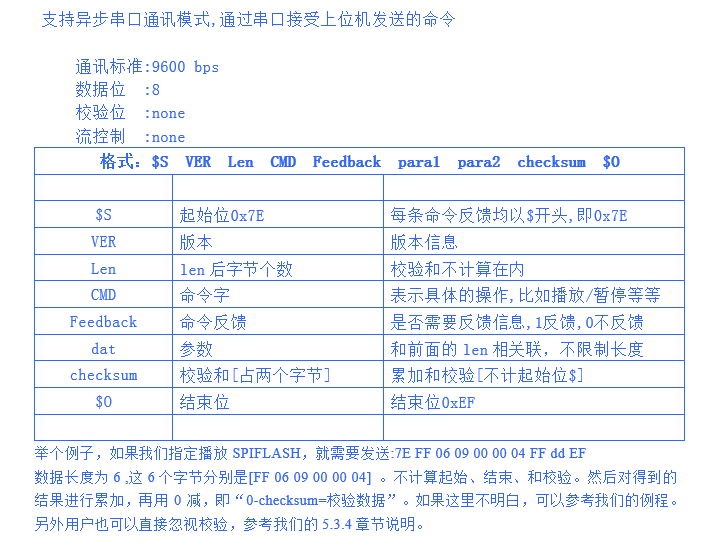

1.4、、、YX6100-16S语音芯片串口通讯协议

人生就是搏通讯分为以下两大块

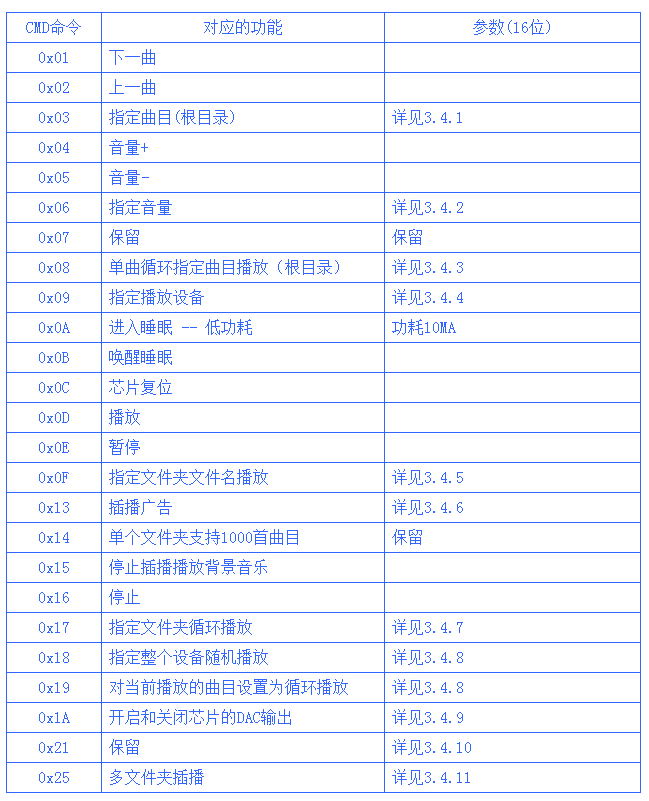

1、、、控制指令、、、这里是控制芯片怎样事情！！

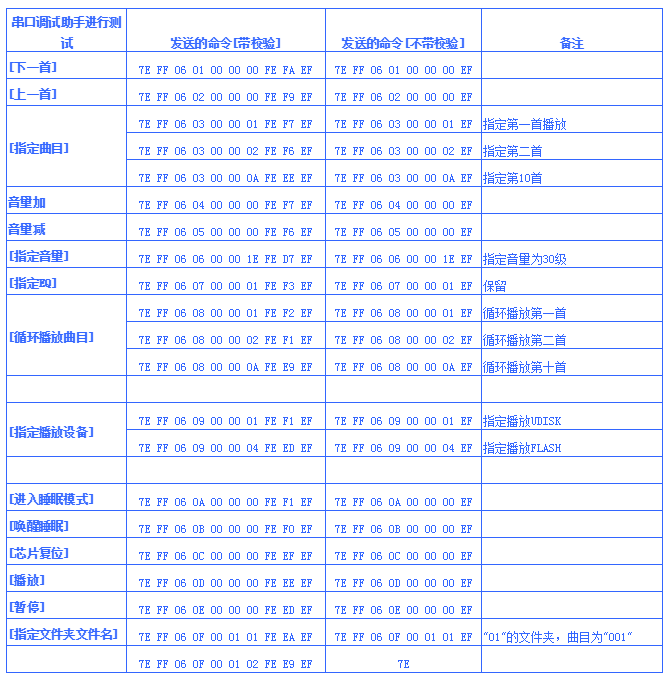

YX6100-16S语音芯片控制指令集

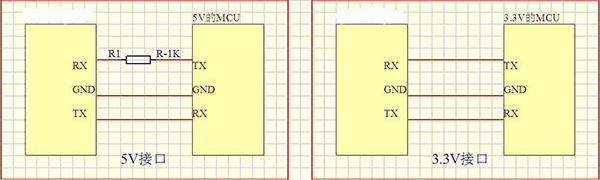

YX6100-16S语音芯片单片机毗连参考图

1、、、芯片的串口为3.3V的TTL电平，，以是默认的接口的电平为3.3V！！

2、、、若是系统是5V！！Ｄ敲唇ㄒ樵诖诘亩越咏涌诖桓1K的电阻！！Ｕ庋阋灾阋话愕囊蟆！！

3、、、芯片在5V和3.3V的系统中均正常的测试过，，一切正！！！＞幽傻氖侵绷姆绞剑，并没有串1K的电阻，，一般的芯片都是能够兼容3.3V和5V的电平！！？墒怯没г谙质档牟房⒗讨校，一定要严酷的测试，，注重电平的转换！！Ｇ苛医ㄒ橛没Уテ5V的情形下，，TX和RX都能各串1个1.5K左右的电阻！！

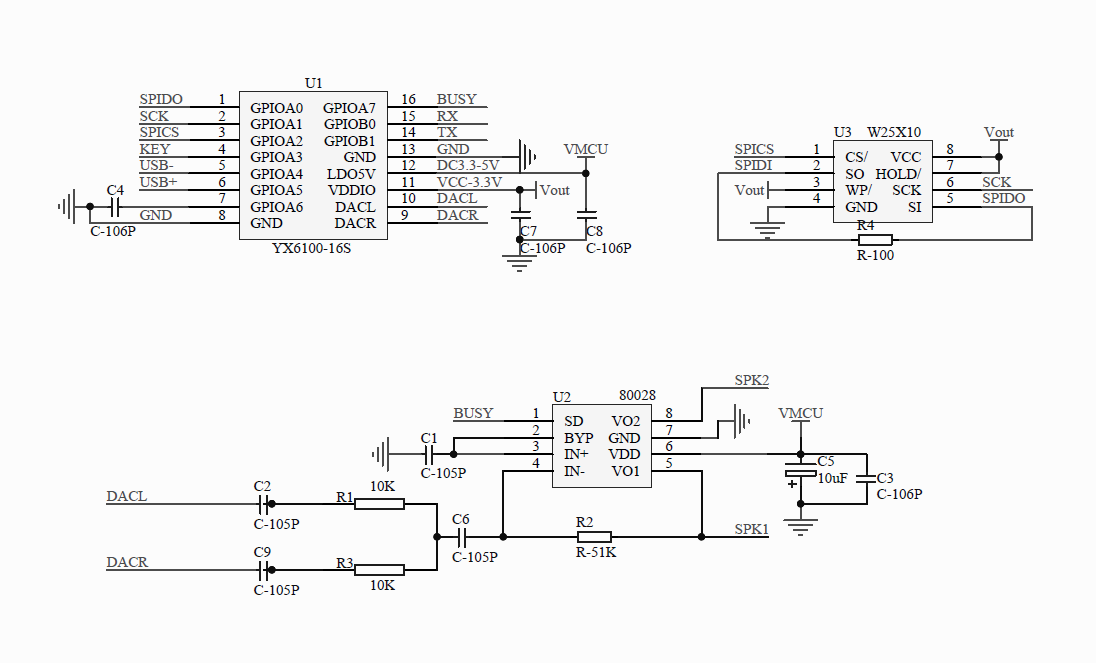

YX6100-16S语音芯片3W功放原理图

芯片链接：https://item.taobao.com/item.htm?id=524768744886

喇叭链接：https://item.taobao.com/item.htm?id=605213953390

功放链接：https://item.taobao.com/item.htm?id=39433265990

闪存链接：https://item.taobao.com/item.htm?id=14538154240

？？榱唇：https://item.taobao.com/item.htm?id=526251210042

相关资料：YX6100-16S语音芯片中文资料下载>>>
